概述
KDY101(20門)礦用選號電話電源是按Q002-2007標準生產的，是KTH109礦用選號電話機的配套設備；該產品性能安全可靠，作通訊聯絡之用。本機可與20 臺KTH109礦用選號電話機并聯，由本電源集中供電，組成獨立的生產通訊網絡。是中小型煤礦安全通訊的最佳選擇。本機防爆形式為地面一般型兼礦用本質安全型。本安型防爆標志“[Exib] I”。

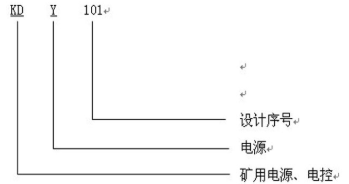

型號含義
主要技術指標
1、并聯同類話機總數量≤20臺
2、關聯設備： KTH109本安型對講電話機
3、本安參數：開路電壓：≤48V; 短路電流：≤65mA
外形尺寸
240×165×102
安裝與使用

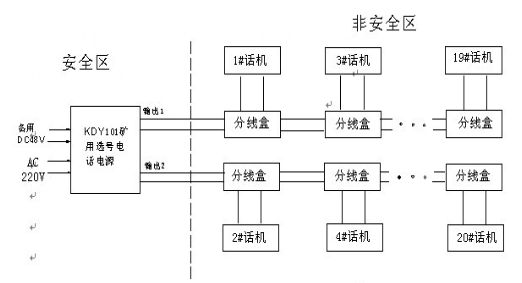

1、連接（見接線示意圖）本系統采用2總線無極性連接，安裝時將所有話機分成兩組，一組的所有a、b線并聯接至本電源輸出1端上；另一組接至輸出2端子上。電源放地面安全場所，電話機使用在危險場所。電纜用MHYV橡塑電纜或其它外徑為Φ6～Φ8的電纜。安裝時可以使用本廠JHH-4防爆接線盒做分線盒用。
2、電源的輸入有兩組端子，一組為交流220伏市電，另一組為備用的48伏直流電。（不具備條件的單位可不接備用直流電源）。所有端子都在后面板上。
3、使用系統安裝完畢，接通電源，輸出電壓表指示在25V～48V之間（輸出電壓的高低與所接電話機多少有關，電話機越多，則電壓越低，但最低不會低于25V），表明輸出正常，系統即可使用。
①群呼：當主叫方摘機并連續按幾個被叫號時,幾個被叫先后響鈴,主叫可與幾個被叫同時通話。
②多方通話：主被叫用戶正在通話,需第三方或多方參與通話，則主叫或被叫按所呼號碼，第三方振鈴，摘機可三方或多方通話。
③通話結束后，掛機即可。
4、電源不使用時，應貯存在溫度-10℃～+40℃，相對濕度不大于80%的環境中。
警示語句
①維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。
②本安產品不得隨意與其它未經聯檢的設備連接。
③本產品只能放在地面安全場所。
